Устройства защиты оконечного ADSL оборудования

Сплиттеры с защитой: S – 108 и S – 108М

ADSL фильтры

Назначение

ADSL - cплиттер предназначен для обеспечения нормальной работы устройств, подключенных к выделенной телефонной линии. Сплиттер разделяет частоты голосового сигнала (0,3 – 3,4 КГц) от частот, используемых ADSL-модемом (26 КГц – 1.4 МГц). Таким образом, исключается взаимное влияние модема и телефонного аппарата (факса). В сплиттерах дополнительно встроена защита от опасных импульсных перенапряжений и токов, возникающих в жилах кабеля при грозовых разрядах, наводок от силовых ЛЭП и контактных сетей электрифицированного транспорта.

ADSL фильтры предназначены для обеспечения оптимального согласования телефона с линией. Они обеспечивают фильтрацию высокочастотного сигнала, а также защиту аналогового телефона от опасных импульсных перенапряжений и наводок.

Технология ADSL (Asymmetric Digital Subscriber Line - асимметричная цифровая абонентская линия) представляет собой высокоскоростную коммуникационную технологию, разработанную для использования на абонентских линиях телефонной сети общего пользования:

·         Скорость передачи данных к пользователю – от 128 Кбит/с до 8 Мбит/с.

·         Скорость передачи данных от пользователя – от 64 Кбит/с до 1 Мбит/с.

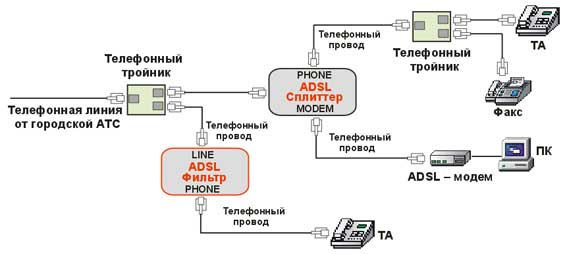

Общая схема подключения ADSL модема с Ethernet интерфейсом к компьютеру и к телефону. В данной схеме могут одновременно работать модем и телефон (факс).

Внимание! Обязательным условием подключения является установка ADSL сплиттера до активного телефонного оборудования. Все телефоны, факсы, мини-АТС подключаются строго после сплиттера.

Сплиттеры позволяют проводить каскадное подключение оборудования.

Внимание! Не все сплиттеры, производимые другими предприятиями, позволяют проводить каскадное подключение оборудования, так например, у сплиттеров «Siemens» входы «LINE» и «MODEM» развязаны конденсаторами, которые не пропускают постоянный ток, необходимый для работы телефона (факса) на второй сплиттер.

Внешне сплиттер представляет собой пластмассовую коробку с 3-мя разъемами типа RJ-11 (телефонные «евророзетки»), которые обозначены как «LINE», «PHONE» и «MODEM». . Телефонная линия от городской АТС подключается к разъему «LINE» сплиттера. Телефонный аппарат подключается к разъему «PHONE», а ADSL-модем подключается к разъему «MODEM» сплиттера.

ADSL фильтры применяются в тех случаях, когда необходимо подключить к линии несколько телефонов находящихся в разных помещениях. Фильтры имеют элементы защиты от перенапряжений и предназначены для работы в системах передачи данных стандартов: ADSL, RADSL, SDSL, VDSL. Они обеспечивают фильтрацию высокочастотного сигнала на уровне:

– на частоте 20 кГц ослабление -3 dB;

– на частоте 50 кГц ослабление -85 dB

    ADSL фильтр помещен в пластмассовую коробку с 2-мя разъемами типа RJ-11 (телефонные «евророзетки»), которые обозначены как «LINE» и «PHONE».

 Технические характеристики

Сплиттер помимо ФНЧ имеет элементы защиты от опасных перенапряжений, которые могут быть выполнены на двух/трех электродных разрядниках, варисторах или супрессорах в зависимости от типа абонентских линий и наличия отдельного заземления. Защита оборудования от попадания сетевого напряжения обеспечивается включением в линии полимерных. Защита в дифференциальном исполнении (элемент защиты включен между линейными проводами, не имеет заземления и распределяет импульсное воздействие пополам) обозначается индексом д.

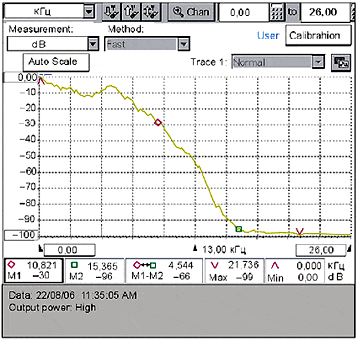

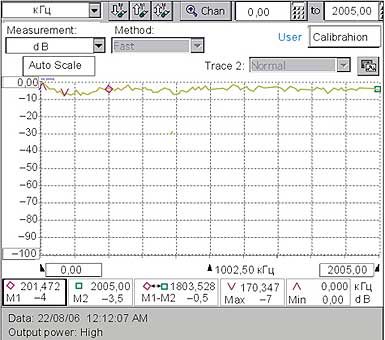

На рис. 4 и 5 приведены измеренные частотные характеристики сплиттера по напряжению при прохождении сигналов в каналах «LINE» – «PHONE» и «LINE» – «MODEM».

 Сплиттеры (размеры корпуса 64х60х27 мм) и ADSL фильтры (размеры корпуса 57х43х24 мм)устанавливаются в помещениях, защищенных от воздействия осадков и солнечных лучей (вес устройства ≤ 40 г).

По требованию могут снабжаться защелками на din-рейку.
