станционный статив (корзина) NOM-14

FCM



Цифровая система уплотнения абонентских линий

FCM-12 E/S

станционный полукомплект в коробке EOM-1 и абонентский полукомплект в коробке для наружного размещения OZM-03

Аппаратура уплотнения аналоговых абонентских линий FCM-12 производства фирмы IPS (Словения) предназначена для передачи 12-и независимых телефонных каналов по одной двухпроводной линии и может быть использована для организации коммутируемых или выделенных соединений на сети общего пользования и ведомственной сети. Система FCM состоит из двух полукомплектов: станционного (FCM-E) и абонентского (FCM-S)

Станционный полукомплект подключается медными парами к аналоговым абонентским комплектам АТС. Речевые каналы преобразуются в соответствии с рекомендацией ITU-T G.711 в цифровые каналы 64кБит/с. Система дополнена 16 кбит/с каналом для переноса тональных сигналов (тарифные импульсы) с битами синхронизации и битами контроля. Для передачи по цифровой линии используется линейный код 2B1Q.

Станционный полукомплект

Абонентский полукомплект

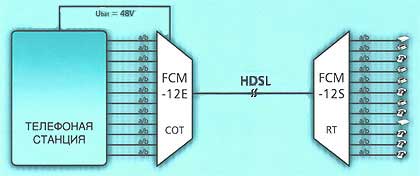

Устройство FCM-12E преобразовывает аналоговые речевые сигналы, информационные сигналы и сигнальные критерии (сигнал вызова, занятость, десятичный набор и т.д.) в цифровую форму, которую затем вместе с синхронизационным словом и битами обслуживания переформировывает в цифровой поток, который через HDSL модем и и медную симметричную пару проходит к абонентскому устройству. Тот же процесс происходит и в обратную сторону. Детектор вызова определяет наличие сигнала вызова, который равен или превышает 30Вэфф / 25Гц (50 Гц по выбору) и передается как командный сигнал в цифровом виде, который посылается на абонентское устройство, где запускается соответствующий генератор вызова, посылающий сигнал вызова выбранному абоненту.

Устройство FCM-12S является посредником между цифровым потоком, или HDSL сигналом, поступающим со стороны телефонной станции через цифровую линию и аналоговыми телефонными абонентами. Обычно FCM-XXS получает дистанционное питание по цифровой линии, возможно также и локальное питание с помощью блока питания UNP-03. Блок питания в устройстве состоит из DC-DC пребразователя постоянного напряжения с большим КПД, обеспечивающего необходимое напряжение питания для собственных цепей, питания абонентских шлейфов, генераторов вызова и телетарифирования.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:



- FСМ увеличивает вместительность абонентских линий: позволяет передавать 12 голосовых каналов по 64 кбит/с по одной симметричной медной паре

- не использует компрессию

- транспарентный сигнал вызова

- простое изменение полярности

- транспарентная функция CLIP ( определение номера вызывающего абонента )

- металлическая «Ьу-раss» линия (по выбору)

- система местного или дистанционного контроля (Все устройства контролирует одна контрольная система NKS-03 через интерфейс RS-485, при этом имеется возможность перехода на протокол SNMP).

- дистанционная подача питания на абонентское устройство. Батареи не требуются. Местная подача питания на абонентское устройство (по желанию).

- самостоятельная работа каждой системы. Станционная часть аппаратуры может монтироваться в отдельном корпусе.

- возможно выполнение для различных температурных режимов.

- снижает расходы на материал и оплату труда по прокладке новой сети

- обеспечивает новые соединения в течение короткого времени

- низкое потребление энергии.

- разработка и производство в соответствии с ISO 9001

Передача сигналов тон. частот:

D\А конверсия - МККТТ G.712

Характеристики голосового канала - МККТТ G.712 (1992)

Аналого-цифровое преобразование - в соответствии с рекомендациями ITU-T G.711

Набор номера - десятичный или DTMF

ПАРАМЕТРЫ СИСТЕМЫ:



FCM-12

Линия цифровой передачи

Среда переноса

симметричная медная пара

Линейный код

2В1Q

Скорость передачи

756 кбит/с

Передача

HDSL

Ограничения полосы частот

12 x 64 кбит/сек

Максимальное сопротивление цифровой линией

1000 Ом

Сопротивление шлейфа по постоянному току при поднятой трубке

200 Ом

Максимальное затухание

44 дБ / 150 кГц

Максимальная длина линии (D=0,5 мм)

6 000 м

Напряжение дистанц. подачи питания

+/- 135 В

Величина тока

< 59 мА (регулируется)

Станционный блок

Детектор вызова (чувствительность индикатора вызова)

25-130 Вэфф

Детектор импульсов тарифирования

16 кГц (12 кГц по выбору), 400 мВэфф

Напряжение абонентского шлейфа на станционном полукомплекте

42В до 72В

Искажения при наборе

2мс

Абонентский блок

Максимальное сопротивление шлейфа абонента (включая телефон)

700 Ом

Ток питания шлейфа

> 23мА

Напряжение генератора вызова

40 Вэфф на 2,5 кОм 25 Гц

Генератор импульсов тарифирования

400 мВэфф на 200 Ом, 16 кГц (12 кГц по выбору)

Станционный полукомплектПитание устройство получает от аккумулятора телефонной станции, которое затем блок питания преобразует в необходимое напряжение для питания цепей самого устройства и напряжения дистанционного питания абонентского устройства. Блок питания обеспечивает также и соответствующую защиту дистанционного питания от перенагрузки, прерывания линии и несимметрии на линии. В каждом из вышеуказанных случаев защита автоматически выключает дистанционное питание

Питание станционного полукомплекта FCM-12 осуществляется от напряжения 42-75В. Питание абонентского полукомплекта FCM производится дистанционно от станционного полукомплекта. По желанию заказчика возможно электропитание абонентского полукомплекта от внешнего источника.

Потребление системы с дистанционным питанием макс. 13 Вт (линия 1000 Ом) и тип. 8,5 Вт (линия 500 Ом). Потребление абонентского устройства - до 5,6 Вт.

Станционный полукомплект монтируется в помещении АТС в 19`` стандартную стойку (14 полукомплектов в секции). Может быть выполнен в индивидуальном корпусе настольного исполнения.

Абонентский полукомплект монтируется в помещении абонента или рядом с ним и выполнен в корпусе для монтажа на стену или в специальный шкафчик для установки вне помещения. Абонентский полукомплект рассчитан на работу в диапазоне температур от -40 до +40 С.

Физические размеры

(ширина х высота х глубина в мм)

FCM-12

Станционное устройство FСМ-12Е (СОТ)

 30 х 233х160

Абонентское устройство FСМ-12S (RТ)

55 х 88х206

Статив (корзина) для 14 устройств FСМ-12Е: NOM-14

432 х 235 х 264

отдельный корпус для FCM-xxE: EOM-01

  269 х 36х193

 Кроме аналоговых телефонных аппаратов с декадным или частотным набором номера к системе FCM-12 можно подключать телефаксы 2 и 3 группы, модемы для коммутируемых и арендованных линий, монетные таксофоны, карточные таксофоны с внешней или внутренней тарификацией.

Отличительной особенностью системы FCM является то, что в системе не используются методы адаптивно-дифференциального кодирования. Вследствие этого, модемы, подключенные к АТС посредством уплотненной абонентской линии, будут работать на скорости не меньшей, а даже большей, чем модемы, подключенные к станции непосредственно. Увеличение скорости работы модемов достигается за счет того, что аналоговый участок линии, а следовательно и помехи, будет сведен к минимально возможному.

Второй особенностью (для FCM-12) является то, что в зависимости от качества линии, ее длины и экономической целесообразности возможен выбор оптимального количества передаваемых каналов по одной абонентской линии. Такая настройка системы производится с помощью перемычек на съемном блоке.

Линейный выход полукомплектов защищен от ударного напряжения, индуцированного переменного напряжения и контактного напряжения. Защита соответствует рекомендациям ITU-T K21. В случае короткого замыкания на линии, ток дистанционного питания автоматически ограничивается величиной 59мА.

Максимальное расстояние между полукомплектами FCM-12 определяется рабочим затуханием линии (44 Дб) на частоте 50 кГц, а так же сопротивлением шлейфа по постоянному току (макс. 1400 Ом). В случае необходимости возможно применение регенераторов. Для наблюдения за функционированием системы непосредственно, используются светодиодные индикаторы на передней панели полукомплектов или табло общей аварийной сигнализации. Для мониторинга (в т.ч. и удаленного) большого количества устройств FCM возможно использование надзорного центра на базе персонального компьютера.
