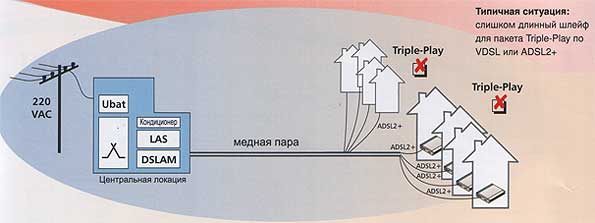

Для телекоммуникационных операторов старые традиционные сети телефонных услуг и доступа в Интернет (POTS) уже недостаточны - операторы должны расширить спектр своих услуг введением IPTV (телевидения по IP-сети), создав, таким образом, пакет Triple-Play (передача данных + передача голоса по сети VoIP + многоканальное телевидение IPTV). Существующие сети доступа не могут обеспечить передачу всех необходимых данных с требуемой скоростью для таких услуг для большинства абонентов. Так как технологии ADSL и VDSL могут обеспечить достаточную пропускную способность только на очень коротких расстояниях, и так как срок окупаемости в случае внедрения FTTH (оптических соединений до каждого абонента) очень велик, то для операторов телекоммуникационных сетей остается только одно решение проблемы - сокращение локального шлейфа.

MiniMSAN

EMX-F44

Мультисервисный узел доступа с дистанционным питанием



Сокращение локального шлейфа

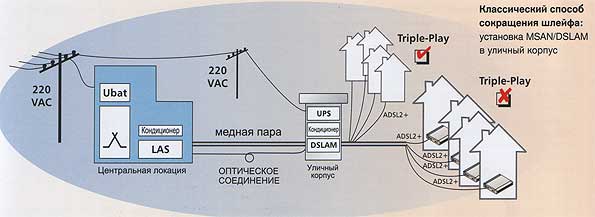

В случае сокращения шлейфа, оборудование MSAN/DSLAM устанавливается ближе к пользователям, чтобы сократить шлейф витой медной пары между DSLAM/MSAN и оборудованием СРЕ (оконечное оборудование пользователя) на стороне заказчика. Укороченный шлейф позволит использовать технологию ADSL2+ с ее полной скоростью, т.е. 24 Мбит/с, что является достаточным для пакета услуг «Triple-Play». В классическом случае сокращения локального шлейфа, оборудование DSLAM/MSAN выносится с центральной локации (СО) и устанавливается в специальном корпусе для наружного монтажа. Волоконно-оптические кабели прокладываются с целью обеспечения высокоскоростного восходящего соединения в сторону центральной локации (СО), где находится коммутационное оборудование. Основными проблемами в таком случае являются:

  • обустройство наружных корпусов обычно требует выполнения сложных юридических процедур для получения разрешений локальных властей,
    а также предусматривает масштабные строительные работы;

  • активное оборудование в таких корпусах необходимо запитывать локально при помощи устройств бесперебойного питания, что, в свою очередь,
    влечет за собой дополнительные юридические процедуры: заказы услуг электрораспределительных предприятий, закупку дополнительного
    оборудования (трансформаторы переменного тока, блоки бесперебойного питания, аккумуляторы) и дополнительные строительные работы.

  • необходимо обеспечить кондиционирование воздуха в уличных корпусах;

  • корпусы с кондиционированием воздуха и источником бесперебойного питания необходимо регулярно обслуживать (оперативные расходы!);

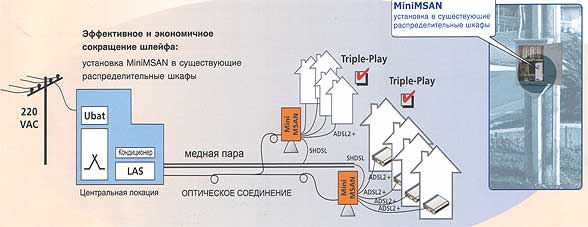

MiniMSAN устраняет все вышеперечисленные проблемы и позволяет операторам сократить локальный шлейф простым и экономичным способом, не требующим установки уличных корпусов. MiniMSAN предоставляет операторам решение для обеспечения пакета услуг «Triple-Play» no методу "оплаты по мере роста", даже для сильно удаленных от центральной локации абонентов, с использованием комбинированных сетей, включающих оптические и медные витые пары (например, концепция FTTN/ADSL2+).



Что такое MiniMSAN

MiniMSAN - это очень компактный многофункциональный узел доступа (MSAN) с дистанционным питанием, в полной мере обеспечивающий функциональность IP-DSLAM и оптического восходящего канала. Благодаря исключительно малым размерам и автономности в смысле питания, устройство можно монтировать в существующих распределительных шкафах, или даже на стенах или на столбах.

Устройство обеспечивает 4 порта ADSL2+, включая 4 порта POTS TDM, 1 порт для восходящего канала SHDSL и один оптический порт FE/GE для восходящего канала. Линия SHDSL (одна линия поддерживает 4 абонента) используется для обеспечения соединений POTS TDM и дистанционного питания, а также может быть использована в качестве восходящего канала (2 Мбит/с), до тех пор, пока к устройству не будет подведен волоконно-оптический кабель. При подключении оптического канала FE/GE, все абоненты получают доступ к полному пакету услуг «Triple-Plays» (24 Мбит/с на абонента). SHDSL также можно использовать для TDM POTS и в качестве резерва IP.

С учетом вышеперечисленных характеристик, MiniMSAN является идеальным решением для плавного перехода от технологии TDM к NGN. Устройство позволяет проводить постепенное внедрение концепции FTTP и облегчает внедрение FTTH (оптика до абонента) в качестве окончательного решения.

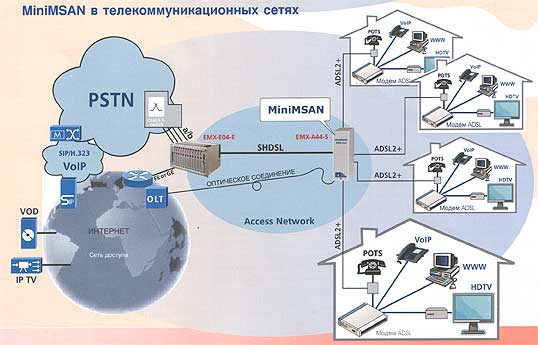

Оборудование MiniMSAN

MiniMSAN может работать в широкополосном режиме, либо в режиме "Triple-Play".

В широкополосном режиме для восходящего канала IP используется только линия SHDSL, что является достаточным для широкополосного доступа в Интернет (2 Мбит/с) и услуг передачи голоса (VOIP).

В режиме 'Triple-Play" устройство MiniMSAN использует оптическое IP-соединение FE/GE в качестве восходящего канала, что является достаточным

для полного пакета «Triple-Play» (24 Мбит/с) для всех подключенных абонентов ADSL.2+. Линия SDHSL может быть использована в качестве

резервного восходящего канала.



Оборудование на стороне СО (оборудование СОТ)

  • несколько плат СОТ SHDSL (до 13 в одной секции): ЕМХ-Е04-Е

  • агрегирующий коммутатор (1 в каждой секции): EES-G16 (обязательно только в широкополосном режиме)

  • плата дистанционного контроля (1 на 64 секции на одной локации): PNS-03 (CTL-003)

  • 19 " секция на 14 мест: UAR-014

  • управляемая система охлаждения для одной секции: EHS-004

Плата ЕМХ-Е04-Е СОТ обеспечивает 16 аналоговых телефонных линейных интерфейсов (интерфейс-Z) в сторону коммутатора центральной станции ТфОП, и 4 интерфейса SHDSL в сторону устройств RT.

В широкополосном режиме устройство агрегирует IP-трафик от 4 устройств RT через интерфейсы SHDSL Плата запитывается от аккумулятора на центральной станции СО (48 В постоянного тока) и подает напряжение дистанционного питания на устройства MiniMSAN RT. В режиме 'Triple-Play" агрегирование IP-трафика возможно по желанию, в качестве резерва восходящего канала.

Плата EES-G16 агрегирует IP-трафик со всех плат СОТ в одной секции UAR-014 (до 208 абонентов!). Применяется только в широкополосном режиме, либо по желанию в режиме 'Triple-Play", в качестве резерва. Коммутаторы EES-G16 в разных секциях могут быть последовательно соединены между собой. CTL-003 - это периферийное устройство системы дистанционного управления. Устройство устанавливает коммуникацию со всеми платами в секции через интерфейс RS-485, а также с центром дистанционного управления SWN-03 через IP-сеть.

Оборудование на стороне абонента (оборудование RT)

Оборудование устанавливается в существующих распределительных шкафах, на стенах или на столбах.

Устройство MiniMSAN RT: EMX-A44-S.  Устройство MiniMSAN RT обеспечивает полную функциональность IP-DSLAM и предоставляет до 4 соединений ADSL2+ (включая POTS TDM). Оборудование RT подключается к плате СОТ посредством SHDSL по одной медной паре, что обеспечивает каналы POTS TDM и дистанционное питание. Устройство агрегирует IP-трафик с 4 модемов 4 ADSL2+ и терминирует протокол ATM. Сплиттеры ADSL встроены. В широкополосном режиме, IP-трафик передается через интерфейс SHDSL в сторону плат СОТ. В данном режиме, поддерживается широкополосный доступ в Интернет (макс. 2 Мбит/с) и передача голоса (VoIP). В режиме 'Triple-Play", агрегированный IP-трафик передается через оптический интерфейс FE/GE (не более 1,25 Гбит/с) в сторону устройства OLT на стороне СО. Поддерживается полный пакет услуг «Triple-Play» (24 Мбит/с на абонента).



Оборудование на стороне абонента (оборудование СРЕ)

Оборудование устанавливается в помещениях пользователя в радиусе 5 километров от устройства MiniMSAN.

Может быть использован любой стандартный модем ADSL (ADSL, ADSL2, ADSL2+). Модемы ADSL подключаются к оборудованию RT посредством витой медной пары. Полная функциональность пакета «Triple-Play» (24 Мбит/с) поддерживается для шлейфов длиной около 1 км, считая от устройства MiniMSAN RT.



Система дистанционного управления

Система NKS-03 состоит из периферийного устройства PNS-03 (CTL-003), которое устанавливается на каждой центральной локации, и графического интерфейса пользователя SWN-03, который работает в центре дистанционного управления на персональном компьютере в среде Windows. Система NKS-03 - это всесторонний инструмент для запуска, обслуживания и управления устройств MiniMSAN и всего оборудования ЕМХ. Протокол SNMP обеспечивает интеграцию системы в другие платформы управления.



Основные характеристики MiniMSAN:

широкополосное решение для 4 абонентов ADSL2+ на одной медной паре;

полный пакет услуг «Triple-Play» посредством оптического FE/GE восходящего канала;

весь IP-трафик агрегируется на одном FE/GE электрическом/оптическом интерфейсе на

стороне СО в широкополосном режиме;

для доступа в Интернет на стороне СО не требуется DSLAM, что делает данное решение более экономичным и простым по

сравнению с "расширителем ADSL!";

MiniMSAN EMX-A44-S можно использовать в качестве непосредственной замены EMX-N44-S

(совместимый восходящий канал);        :

не требуется локальное электропитание;

при сокращении длины локального шлейфа не требуется обустройство уличных корпусов;

обеспечивает плавный переход от TDM к IP;

обеспечивает постепенное внедрение концепции FTTN (оптика до абонента);

облегчает внедрение концепции FTTH;

хорошая масштабируемость позволяет использовать концепцию "оплаты по мере роста".

Окупаемость затрат на одного абонента в течение одного года;

идеальная замена для концепции уплотнения пар;

дистанционная или локальная система управления NKS-03 на основе сети ТфОП или IP;

поддержка протокола SNMP.



Технические спецификации:

Интерфейс SHDSL

Среда передачи:    симметричная медная пара

Передача: SHDSL, G.991.2, 2-проводной полный дуплекс

Линейный код: 16 ТС-РАМ

Битовая скорость: 2,304 Мбит/с в широкополосном режиме, 320 Кбит/с в режиме «Triple-Play»

Расстояние передачи от СОТ до RT:  7 км в широкополосном режиме; 12 км в режиме 'Triple-Play"

Номинальное напряжение дистанционного питания: +/- 120 DCV (adj)

Максимальный ток дистанционного питания:  59 мА (по выбору)

Интерфейс ADSL

Среда передачи: симметричная медная пара

Передача: ITU G.992.5; (ADSL, ADSL2, ADSL2+)

Расстояние передачи данных от RT до СРЕ: 5 км в широкополосном режиме; 1 км в режиме "Triple-Play "

POTS - передача голоса

Каналы POTS: 64 Кбит/с на каждый канал, TDM

Конверсия D/A: в соответствии с ITU G.711

Характеристики голосового канала: в соответствии с ITU G.712 (1992)

Интерфейс POTS - VF на стороне станции (на плате СОТ):

Детекция вызова:  35 - 130 Veff, 16 - 50 Гц

Детекция тарификационных импульсов: 12 или 16 кГц

Абонентский интерфейс POTS - VF (на оборудовании RT)

Макс, сопротивление абонентского шлейфа:  780 Ом, включая телефонный аппарат

Номинальный ток абонентского шлейфа:  23 мА

Напряжение генератора звонка:  45 Veff/2,5 кОм, 25Гц, < 5% THD

Генератор тарификационных импульсов: 12 или 16 кГц, 400 mVeff

POTS - передача сигнализации

Искажение импульсов набора: 2 мс

CLIP:  Да

Различные типы звонков: Да

Спецификации IP-DSLAM (оборудование MiniMSAN RT)

Количество портов ADSL:  4 (6)

Восходящий IP-канал SHDSL:  2 Мбит/с, протокол Ethernet L2

Оптический восходящий IP-канал: 100 Мбит/с или 1,25 Гбит/с, протокол Ethernet L2

Безопасность  WT-101 (РРРоЕ пром. агент, DHCP опция 82 и т.д.)

Поддержка VLAN:  tag-VLAN, port-VLAN; IEEE 802.1Q

Ограничение IP-трафика, ограничение скорости по 64 Кбит/с пошагово для каждого абонента

Поддержка VoIP: QoS (IEEE 802.1 Р plus DS layer 3)

IPTV:  IGMP версия 2

Физические размеры EMX-A44-S

в металлическом корпусе ONM (ш х г х в в мм):         79 х 107 х 213

в пластмассовом корпусе OZM (ш х г х в в мм):         200 х 131 х 306
