VFA

V5.x ЦИФРОВОЙ МУЛЬТИПЛЕКСОР АБОНЕНТСКОГО ВЫНОСА

VFA - это модульная платформа, предлагающая компактное и недорогое решение для расширения телефонной сети с использованием существующей медной инфраструктуры. Предназначается операторам телекоммуникационных услуг с ограниченным количеством медных пар, разбросанной базой абонентов и небольшим количеством телефонных станций. Система VFA использует протокол V5.x в сторону цифровой телефонной станции Class 5 и прямую связь с аналоговыми абонентами на другой стороне.

Система состоит из:

- главной процессорной платы,

- резервной процессорной платы,

- аналоговой абонентской платы POTS-30,

- блока питания и резервного аккумуляторного питания,

- стандартной корзины 19".

Цифровой абонентский вынос имеет предусмотренное питание для всей системы и запасные аккумуляторы для обеспечения бесперебойного питания.

Система совместима с большей частью цифровых АТС (Siemens EWSD, .Iskratel SI2000, Alcatel 12 и др.).

В случае нарушения связи со станцией VFA вынос обеспечивает локального соединения  (переадресовки) звонков внутри абонентской базы на предварительно определенные номера телефонов для неотложных услуг.

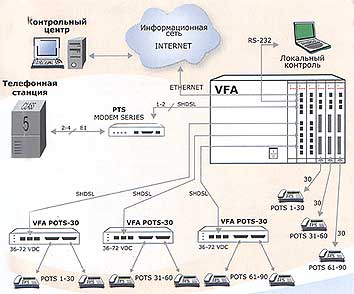

Блок VFA подключается к станции Class 5 по потокам Е1. Абонентская плата VFA POTS-30 обеспечивает подключение до 30 аналоговых абонентов, связь с процессорной платой осуществляется как по информационной встроенной шине, так и по SHDSL соединению. В одну стойку (корзину) подключается до 4 абонентских плат, что позволяет подключить до 120 абонентов на один VFA вынос.

Через интерфейс блока FVA при необходимости можно подключить 3 удаленно расположенных абонентских платы VFA POTS-30.

Для увеличения расстояния расположения VFA используется стандартный регенератор RPS-01, имеющий дистанционное питание.

Общие технические характеристики интерфейсов

Параметры

Интерфейс Е1

Интерфейс SHDSL

Аналоговый интерфейс POTS

Битовая скорость, Мб/с

2.048

2.048 или 4.096



Линейный код

HDB3

NC PAM-16



Линейное сопротивление, Ом

120

135



Макс. затух. линии

10 дБ/1 МГц



Сопр. абонентского шлейфа, Ом



600

Ток шлейфа, мА



до 40

Напряжение генератора вызова, В



до 80 (25/50 Гц)

Макс. расстояние передачи (без шума на 2.048 Мб/с), км



4 (d=0,4мм)

5,5 (d=0,5мм)

6,5 (d=0,6мм)

20 (d=1,2мм)



Импульсы тарифирования, кГц



12 или 16

Уровни сигналов формирования рамок

ITU-T G.703, G.704

ITU-T G.991.2



Эффект "Jitter"

ITU-T I.431, G.736, G823



Защита по входу



ITU-T K.20, K.41, K.44, K.45

ITU-T K.20, K.41, K.44, K.45



Коннекторы для интерфейса

RJ-45

RJ-45

DB-37 (Female) на 15 линий POTS



Интерфейсы V5.1 и V5.2

коммуникационные каналы

Временные интервалы: 15, 16 или 31

LAP V5

Информационное соединение, формат "envelope"

PSTN поддержка

Есть

Максимальное количество соединение Е1

4

Стандарты

ITU-T G.964, G.965, ETSI ETS 300 324-1, ETS 300 347-1



Диагностика

Дистанционный контроль. Резервирован канал 64 кб/с "in band" посредством соединения Е1 до СО 10/100 Мб Ethernet посредством TFTP.

Конфигурация и диагностика. Http конфигурация и пакет для диагностики 10/100 Мб Ethernet и консоль RS-232D.

Тестовые режимы. Power-on self test, несколько тестов с обратным шлейфом на коммуникационных интерфейсах.

Питание.

Питание субкорзины VFA - 90-260 V/AC или 36-72 V/DC, 300 W

Питание устройств VFA POTS-30 - 36-72 V/DC, 90 W
