Одной из основных проблем, с которыми
сегодня сталкиваются операторы телекоммуникационных сетей и
провайдеры, является увеличение услуг в рамках широкополосного
доступа в Интернет. Основная проблема для региональных операторов -
это прокладка медной сети доступа. Во многих случаях наблюдается
нехватка кабелей, а иногда пользователи находятся слишком далеко от
коммутатора, чтобы получить доступ по широкополосной технологии ADSL.
Достаточно часто кабели «перенасыщены» вследствие высокой кривой
спектральной плотности мощности ADSL. Кроме этого, многие
пользователи подключены посредством узкополосных систем уплотнения
пар. Невозможно обеспечить ADSL доступ в Интернет для пользователей,
которые пользуются услугами общественной телефонной сети на основе
обычных узкополосных систем уплотнения пар! Для конкурирующих
провайдеров услуг на локальных станциях, с другой стороны, проблема
заключается в как можно более экономичном использовании нанятых
кабелей. |
Система ЕМХ предоставляет решения для
всех вышеперечисленных проблем. В первую очередь, система ЕМХ
является исключительно эффективным с экономической точки зрения, а
также ресурсосберегающим методом обеспечения широкополосного доступа
в Интернет с использованием существующих медных пар. В классическом
варианте ADSL, например, требуются 4 отдельные медные витые пары для
подключения 4 пользователей к Интернет. С другой стороны,
инновационные решения ЕМХ позволяют обеспечивать такой доступ до
четырем абонентам общественных телефонных услуг (POTS) всего по
одной медной паре. Использование технологии G.SHDSL обеспечивает
оптимальные эксплуатационные качества с различными типами кабелей,
не препятствуя всем прочим технологиям передачи, применяемым в
рамках одного кабеля. Большее по сравнению с ADSL расстояние
передачи данных можно дополнительно увеличить вдвое с использованием
линейных регенераторов. Таким образом, ЕМХ - это простое решение для
обеспечения быстрого расширения услуг широкополосного доступа в
Интернет и телефонной связи! |
|
|
EMX
система
уплотнения с Ethernet ЕМХ
имеет три основных вида конфигурации (см.также
таблицу вариантов внизу). |
|
|
ЕМХ - это передовая, уникальная
широкополосная система множественного доступа для сетей с медной
инфраструктурой, основанная на новейшей технологии SHDSL
Система ЕМХ является наиболее
экономичным решением для внедрения широкополосного доступа в
рамках традиционной телефонной системы (ТфОП). ЕМХ обеспечивает
различные аналоговые услуги (POTS) в комбинации с соединениями
Ethernet, скорость которых составляет до 2 Мбит/с - и все это по
одной медной паре! Система позволяет несложно и эффективно
вводить экономически приемлемые широкополосные решения без
крупных вложений в инфраструктуру медных сетей.
|
Система ЕМХ применяется, если
необходимо: |
Подключить несколько
аналоговых абонентов на одной медной паре в сети
доступа.
Подключить несколько
аналоговых абонентов и обеспечить широкополосный доступ
в Интернет на одной медной паре в сети доступа.
Решить проблему подключения
удаленных пользователей широкополосного доступа, которые
находятся вне радиуса действия технологии ADSL.
Решить проблему взаимных
помех лри использовании различных технологий передачи
данных в одном кабеле.
Заменить технологии,
блокирующие расширение ADSL, например, узкополосные
системы уплотнения пар (PGS) и параллельное подключение
абонентов, и обеспечить широкополосный доступ в Интернет
для всех абонентов
Обеспечить всесторонние
решения POTS и широкополосного доступа в Интеренет для
малых и домашних офисов (SOHO) по одной медной паре.
Простым способом
оптимизировать существующую медную инфраструктуру для
массового внедрения широкополосного доступа в Интернет. |
|
|
ЕМХ - описание системы
|
Система ЕМХ состоит из следующих
основных узлов: |
Плата СОТ (Central Office
Terminal) на стороне станции: ЕМХ-ххх-Е
Устройство NT (Network
Termination) на стороне абонента, например, модем DSL, EMX-NT1
(только в конфигурации №3)
16-портовый общий коммутатор
Ethernet с подключеием FE или GE: EES-G16 (только в конф. №2 и №3)
Периферийное устройство системы
дистанционного управления NKS-03 (менеджер
элементов) PNS-03 |
Самые современные технологии SHDSL с
импульсно-кодовой модуляцией ТС-РАМ, а также методика TDM,
применяются для передачи нескольких голосовых
и информационных Ethernet каналов по
одной медной паре. Голосовые каналы кодируются согласно ITU-T G.711
(A law). Вообще не используется кодирование со сжатием данных!
Каждому пользователю выделяется особый незанятый канал на 64 Кбит/с
РСМ, что означает, что в отношении аналоговых абонентов система
работает в неблокируемом режиме. Порты Ethernet расположены на
устройствах СОТ, RT и NT. Устройства RT получают дистанционное
питание от платы СОТ по цифровой линии. Система ЕМХ может работать в
режиме «только POTS» , либо в комбинированном режиме «POTS и
передача данных по Ethernet», в зависимости от конфигурации платы.
Существует множество комбинаций «POTS/передача данных по Ethernet»,
см. таблицу 1.
Конфигурация системы может проводиться у
производителя, но возможна и поставка в универсальной комплектации,
причем заказчик осуществляет конфигурацию самостоятельно. См. схемы
различных конфигураций, приводимые ниже.
 ЕМХ-ххх-Е
- это универсальная съемная плата СОТ, поддерживающая
различные комбинации интерфейсов POTS (до 16), линий SHDSL (до 4) и
услуг Ethernet. 4 интерфейса SHDSL позволяют подключить 4 устройства
RT к одной плате СОТ. Плата ЕМХ-ххх-Е устанавливается в помещениях
телефонной станции и получает питание от аккумулятора на стороне
станции СО (48 В постоянного тока). Интерфейсы POTS подключаются к
СО посредством кабелей а/b, а порты Ethernet - посредством
агрегирующего коммутатора EES-G16 к локальному агрегирующему
коммутатору (LAS), что означает непосредственный доступ в Интернет.
EMX-xxx-S
- это устройство на стороне абонента, также упоминается как RT, и
может быть установлено в различных типах корпусов для монтажа в
помещении или вне его, в любых климатических условиях. Устройство RT
устанавливается в распределительных помещениях и подключается через
линию SHDSL к соответствующему устройству СОТ на плате СОТ ЕМХ-ххх-Е.
Аналоговые абоненты могут быть подключены посредством кабелей а/b,
причем в конфигурации №2 также доступны 2 порта Ethernet через
разъемы RJ-45. В конфигурации №3 предусмотрен 4-портовый DSL
IP-DSLAM, встроенный в устройство, причем обеспечивается подключение
к устройствам NT (модемов DSL). К одному устройству RT можно
подключить до 16 аналоговых абонентов. Устройство RT получает
дистанционное питание от платы СОТ.
 EMX-NT1
- это сетевой терминатор (NT), обычно - модем DSL, который
используется только в конфигурации №3. Устройство устанавливается в
помещениях пользователя (внутренний монтаж) и подключается через
обычную медную витую пару к устройству RT. Расстояние между RT и NT
может составлять до 1 км. Устройство NT разделяет поток, поступающий
по информационным и TDM-POTS каналам со стороны RT. Каждый
пользователь может подключить к устройству NT персональный компьютер
(или сеть LAN), телефон VoIP и аналоговый телефон (TDM-POTS).
Устройство EMX-NT1 получает питание от локальной сети (220 или 110 В
переменного тока), причем в случае отключения электроэнергии
функциональность аналоговых услуг сохраняется в полном объеме.
EES-G16
- это съемная плата, которая устанавливается на позицию №14 в
секции. Устройство представляет собой коммутатор L2, агрегирующий
IP-трафик Ethernet, поступающий со всех плат СОТ в секции
(конфигурация №2 или №3). Для подключения к локальному агрегирующему
коммутатору (LAS) предусмотрено электрическое (FE) или оптическое (GE)
соединение.
PNS-03
- это периферийное устройство системы дистанционного управления
NKS-03 (менеджер элементов системы). Посредством интерфейса
RS-устройство устанавливает коммуникацию с устройствами СОТ в 64
секциях UAR-014. Устройство PNS-03 подключается через сеть ТфОП или
IP к удаленному центру дистанционного управления. Удобный
графический интерфейс SWN-03 предоставляет многочисленные
возможности контроля и дистанционного управления системы ЕМХ.
UAR-014
- это стандартная универсальная секция 19" с тыльным доступом для
размещения до 14 плат ЕМХ СОТ. В некоторых случаях, предусмотрена
установка платы дистанционного управления (PNS-03) на позицию №1. В
конфигурации №2 или №3 в секции также размещается коммутатор EES-G16
на позиции №14. По выбору возможна поставка стойки с фронтальным
доступом (UAR-I14).
RPS-001
- это линейный регенератор SHDSL, который может применяться для
удвоения максимального расстояние между СОТ и RT.
EHS-004
- это система охлаждения, в особенности рекомендуемая для
конфигураций №2 и №3 - в этих случаях в секции рассеивается большее
количество тепла. Система состоит из 4 охлаждающих вентиляторов и
отражателя, улучшающего циркуляцию воздуха. Размеры системы - 2HU,
ее монтаж предусмотрен под каждой секцией UAR-X14 в стативе.
UNP-01, UNP-02
- устройства локальной подачи питания для устройств RT и
регенераторов, применяются по выбору.
SWN-03
- программное обеспечение, работающее в локальном или удаленном
центре дистанционного управления (сетевой менеджер) в среде Windows.
ПО обеспечивает удобный графический интерфейс пользователя (GUI).
Посредством прокси-сервера SNMP, систему дистанционного управления
можно интегрировать в другие платформы управления (например,
Openview, TEMIP, TIVOLI).
|
|

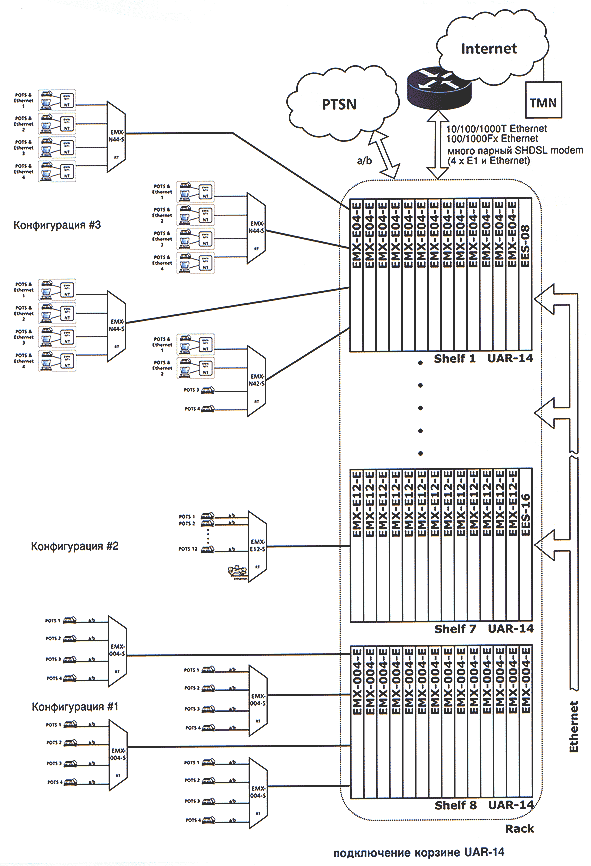

Конфигурации и области применения ЕМХ |
Конфигурация
#1. ЕМХ используется в качестве
традиционной системы абонентского
уплотнения до 16 абонентов (RT).
Конфигурация
#2. ЕМХ предоставляет абонентский доступ
на 16 номеров и соединение с Интернетом для
абонентской компьютерной сети (рекомендуется
для отдельных офисов, учреждений и
предприятий).

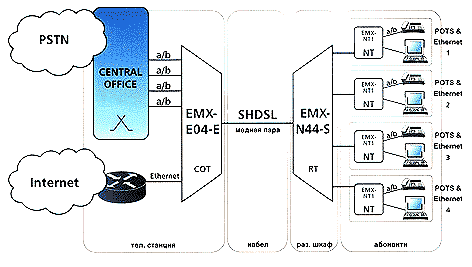

Конфигурация
#3. ЕМХ обеспечивает абонентское
телефонное соединение для 16 абонентов и
каждому из них раздельный независимый
доступ в интернет со своего компьютера. Для
удаленных абонентов.
|
|
 |

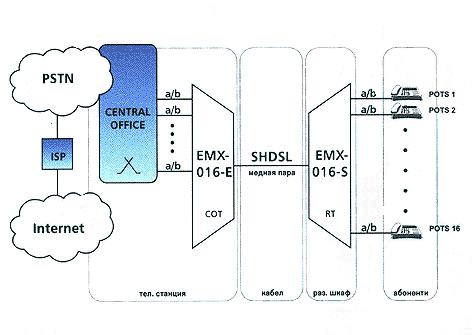

Конфигурация №1
Это традиционная
узкополосная конфигурация уплотнения аналоговых пар без
интерфейсов передачи данных. По одной медной паре можно
подключить 4-16 аналоговых абонентов TDM. Плата СОТ
ЕМХ-ххх-Е поставляется во многих конфигурациях, как
указано ниже. Следует отметить, что высокотехнологичные
платы multi-COT включают в себя до 4 интерфейсов SHDSL,
что означает, что можно подключить до 4 устройств RT (в
случае ЕМХ-004). Разъяснение приводится в таблице 1.
4x4 POTS, см. ЕМХ-004
2x8 POTS, см. ЕМХ-008
1 х 12 POTS, см. ЕМХ-012
1 х 16 POTS, см. ЕМХ-016 |
|

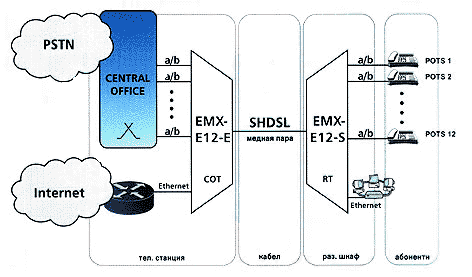

Конфигурация
#2
4 х
(4 РОТS + 1Еthernet), Максимальная
гарантированная скорость соединения Еthernet -
1,9 Мб/с
2 х
(8 РОТS + 1Еthernet), Максимальная
гарантированная скорость соединения Еthernet -
1,7 Мб/с
1
x (12 РОТS + 1Еthernet), Максимальная
гарантированная скорость соединения Еthernet -
1,5 Мб/с
1
x (16 РОТS + 1Еthernet), Максимальная
гарантированная скорость соединения Еthernet -
1,2 Мб/с
В
данной конфигурации к основным платам на
устройствах СОТ и ВТ прилагается карта
Еthегпеt. Таким образом, посредством
дополнительной карты на устройстве СОТ и
дополнительных переключателей Еthernet
система ЕЕS-хх подключается ко внешнему
маршрутизатору (routеr) и к Интернету.
Соединения LAN абоненты могут подключить посредством
коннектора Еthernet RJ-45 на устройстве RТ.
На
стороне станции
поток данных Еthernet от устройств СОТ
накапливается при помощи переключателей Еthernet
ЕЕS-хх. Последний переключатель в стойке
затем подключается ко внешнему
маршрутизатору посредством интерфейса 100BaseT или 1000BaseT
Данная
конфигурация предназначена для предоставления всесторонних
решений POTS и широкополосного доступа
для малых и средних офисов.
|
 |
 |
Конфигурация
#3
Конфигурация №З представляет
собой АБСОЛЮТНО НОВОЕ РЕШЕНИЕ предоставления
широкополосного доступа на дому заказчика исключительно
экономичным способом. В устройстве RT имеется
интегрированный 4-портовый DSL IP-DSLAM. Таким образом,
медные витые пары между устройствами RT и NT EMX-NT1
(модемами DSL) трансформируются в линии DSL (до 1 км),
обеспечивая при этом подключение до 4 аналоговых
абонентов и широкополосного доступа в Интернет к каждому
устройству RT. Линия SHDSL используется для передачи
каналов POTS-TDM, а также в качестве канала восходящей
связи для агрегированного IP-трафика, получаемого от 4
широкополосных пользователей. На стороне СО сначала
агрегируется IP-трафик на плате СОТ со всех
соответствующих линий SHDSL, а затем, при помощи
коммутатора Ethernet (EES-G16), трафик со всех плат СОТ,
чтобы обеспечить один канал восходящей связи FE или GE
для всех абонентов, подключенных к одной секции UAR-016.
Кроме 4 портов DSL на каждом устройстве RT, возможно
подключение до 12 аналоговых абонентов по одной медной
паре! См. схему и таблицу.
Встроенный IP-DSLAM
обеспечивает агрегирование IP-трафика, поступающего от 4
индивидуальных пользователей. Скорость передачи для
отдельного пользователя на порте DSL составляет до 2
Мбит/с симметрично (включая рейтинг избыточности 1:4) и
может быть пошагово Офаничен по 64 Кбит/с отдельно для
каждого пользователя.
4 х 4 DSL; (DSL = POTS +
BB-lntemet), см. EMX-N44, таблица 1
2 х (4 POTS + 4 DSL); (DSL =
POTS + BB-lnternet), см. EMX-N48, таблица 1
1 x (8 POTS + 4 DSL); (DSL =
POTS + BB-lnternet), см. EMX-N4C, таблица 1 |
Технические
характеристики
|
Цифровая линия:
|
|
Среда передачи |
симметричная
медная (витая) пара |
|
Передача |
G.SHDSL
(ITU-T G.991.2), 2 жилы, full dupex |
|
Линейный код |
16 ТС-РАМ |
|
Битовая скорость |
max. 2,304 Мб/с, см.
таблицу |
|
Расстояние передачи
от СОТ к RT |
см. таблицу |
|
Расстояние передачи от
RT к NT |
примерно 1 км при D=0,6
(конфигурация №3) |
|
Питание абонентского устройства (RT):
|
|
Номинальное напряжение
дист.
питания |
см. таблицу |
|
Максимальный ток
дист. питания |
59 мА (по желанию) |
|
Локальное питание |
по выбору UNP-01
или UNP-02 |
|
POTS - Речевые
каналы: |
|
Предоставление речевых каналов |
64 кб/с обеспечено для каждого абонента |
|
Преобразование
D/A |
в
соответствии с ITU-T G.711 |
|
Характеристики речевых каналов |
в соответствии с ITU G.712 (1992) |
|
Сигнализационное преобразование на
стороне станции (СОТ): |
|
Детекция звонка |
35 - 130 Vэфф 16 -
50 Гц |
|
Детекция импульсов тарифирования |
12 или 16 кГц |
|
Сигнализационное преобразование на
стороне абонента ( RT или NT): |
|
Макс. сопротивление
абонентского шлейфа |
780 Ом, вместе с
телефоном |
|
Ток питания абонентского шлейфа |
23 мА |
|
Сигнал вызова |
45 Veff/ 2,5 кОм,
25 Гц, менее 5% THD |
|
Сигнал тарифирования |
12 или 16 кГц, 400 mVэфф |
|
Передача сигнализации: |
|
Искажение импульсов набора |
2 мс |
|
Иденитификация вызова (CLIP) |
да |
|
Отслеживание ритма сигнала вызова |
да |
|
|
Порт Ethernet-LAN
на стороне станции (СОТ)
|
| 10BaseT
или 100BaseT |
1 x RJ-45 |
| |
|
|
Порт Ethernet-LAN
на стороне абонента (RT) |
| 10BaseT
или 100BaseT |
2
x RJ-45 |
| |
|
|
Порт Ethernet-LAN
на стороне NT |
| 100BaseT |
1
x RJ-45 |
| |
|
|
Достоинства системы
позволяет до четырех (4)
соединений DSL (POTS и широкополосный доступ в Интернет) по
одной медной паре;
имеет 4 порта DSL IP-DSLAM
встроены в устройство RT;
весь IP-трафик агрегируется на
одном FE электрическом либо GE оптическом интерфейсе;
на стороне СО не требуется DSLAM
для подключения в Интернет, что делает данное решение более
выгодным и простым, чем решение, включающее использование
усилителя линии!
отсутствуют внешние сплиттеры,
необходимые для линий DSL;
подключает до шестнадцати (16)
портов POTS + мост Ethernet по одной медной паре;
технология SHDSL с линейной
кодировкой ТС-РАМ;
имеет регенератор RPS-01 для
увеличения длины шлейфа;
позволяет дистанционное или
локальное питание устройств RT;
имеет корпуса для монтажа в
помещении или снаружи;
имеет расширенный температурный
рабочий диапазон;
производится удаленная или
локальная система управления посредством сети ТфОП или IP -
система NKS-03;
поддержка протокола SNMP. |
|
| |
 |
|
| COT -
станционный полукомплект |
|
| RT -
абонентский полукомплект |
|
| NT - абонентское
окончание |
 |
| EES-16 -
переключатель интернета |
|
Схема
подключения стойки системы ЕМХ.
На приведенной
схеме изображены четыре секции UAR-014 в одном стативе, каждая
секция заполнена платами СОТ в одной из возможных конфигураций. (В
принципе, возможно смешивание различных конфигураций в одной
секции). Устройства RT подключены к левой половине плат СОТ в
секции. Секции, заполненные платами в конфигурации №2 или №3,
оснащены агрегирующими коммутаторами Ethernet EES-G16, которые
агрегируют IP-трафик со всех плат СОТ в секции. Восходящие
соединения от отдельных секций могут быть последовательно подключены
к локальному агрегирующему коммутатору (LAS). Аналоговые соединения
подключаются к СО посредством кабелей а/Ь (интерфейс-Z).
Периферийное устройство PNS-03 устанавливает коммуникацию со всеми
платами СОТ и RT в секции с одной стороны, и с центром
дистанционного управления (TMN) с другой стороны. |
|
Таблица
Конфигурация и
характеристики
|
система |
СОТ
станционный
полукомплект |
RT
абонентский
полукомплект |
POTS/NT |
количество абонентов на
один абонентский полукомплект
RT |
количество линий на один станционный полукомплект
COT |
на
статив (корзину)
shelf |
Скорость цифровой линии
кбит/с |
Скорость
передачи Ethern.-LAN
кбит/с |
Макс.
затухание на цифровой линии
дБ/кГц |
Гарантированная скорость
D=0.6
кбит/с |
Досягаемость
D=0,4
км |
Дистанц.
питание
|
|
POTS |
LAN |
RT |
LAN |
COT |
RT |
POTS |
LAN |
Расстояние,
км |
DCV |
|
конфигурация
#1 |
|
EMX-004 |
EMX-004-E |
EMX-004-S |
|
4 |
|
4 |
|
14 |
56 |
224 |
|
320 |
|
45/64 |
|
12 |
6 |
+/-
95 |
|
EMX-006 |
EMX-006-E |
EMX-006-S |
|
6 |
|
2 |
|
14 |
28 |
168 |
|
448 |
|
44/85 |
|
10,8 |
5,4 |
+/-
115 |
|
EMX-008 |
EMX-008-E |
EMX-008-S |
|
8 |
|
2 |
|
14 |
28 |
224 |
|
576 |
|
44/100 |
|
10,5 |
5,3 |
+/-
120 |
|
EMX-012 |
EMX-012-E |
EMX-012-S |
|
12 |
|
1 |
|
14 |
14 |
168 |
|
832 |
|
42/150 |
|
10 |
5,1 |
+/-
135 |
|
EMX-016 |
EMX-016-E |
EMX-016-S |
|
16 |
|
1 |
|
14 |
14 |
224 |
|
1088 |
|
42/190 |
|
9,5 |
4,9 |
+/-
160 |
|
конфигурация
#2 |
|
EMX-E04 |
EMX-E04-E |
EMX-E04-S |
|
4 |
1 |
4 |
4 |
13 |
52 |
208 |
52 |
2304 |
1984 |
42/385 |
1984 |
7 |
3,7 |
+/-
100 |
|
EMX-E06 |
EMX-E06-E |
EMX-E06-S |
|
6 |
1 |
2 |
2 |
13 |
26 |
156 |
26 |
1856 |
1856 |
+/-
120 |
|
EMX-E08 |
EMX-E08-E |
EMX-E08-S |
|
8 |
1 |
2 |
2 |
13 |
26 |
208 |
26 |
1728 |
1728 |
+/-
125 |
|
EMX-E12 |
EMX-E12-E |
EMX-E12-S |
|
12 |
1 |
1 |
1 |
13 |
13 |
156 |
13 |
1472 |
1472 |
|
|
EMX-E16 |
EMX-E16-E |
EMX-E16-S |
|
16 |
1 |
1 |
1 |
13 |
13 |
208 |
13 |
1216 |
1216 |
|
|
конфигурация
#3 |
|
EMX-N44 |
EMX-E04-E |
EMX-N44-S |
EMX-NT1 |
4 |
4 |
4 |
16 |
13 |
52 |
208 |
208 |
2304 |
1984 |
42/385 |
496 |
7 |
3,7 |
+/-
100 |
|
EMX-N48 |
EMX-E08-E |
EMX-N48-S |
EMX-NT1 |
8 |
4 |
2 |
8 |
13 |
26 |
208 |
104 |
1728 |
432 |
+/-
100 |
|
EMX-N4С |
EMX-E12-E |
EMX-N4С-S |
EMX-NT1 |
12 |
4 |
1 |
4 |
13 |
13 |
156 |
52 |
1472 |
368 |
+/-
100 |
|
